تنوعت الطرق والدارات التي تستخدم لتحويل الجهد المستمر إلى جهد متناوب فيما يعرف بعاكسات القدرة (INVERTERS)، ومن العناصر التي تستخدم في العاكسات الترانزستورات والثايرستورات وترانزستورات ثنائية القطبية معزولة البوابة.

العاكس: جهاز قادر على تحويل الجهد المباشر إلى جهد متناوب، وفي نفس الوقت يعمل على تنظيم كل من الجهد والتيار والتردد. وتعزى أهمية العواكس إلى الأمور التالية:

1. مصادر الطاقة المتجددة كالطاقة الشمسية وطاقة الرياح تعطي جهداً مباشراً
    (12V dc) في الغالب
2. الأجهزة المنزلية والماكينات تعمل على الجهد المتناوب (V220).
3. الحاجة إلى ربط مصادر الطاقة المتجددة إلى شبكات التوزيع (متناوبة).
4. التحكم في سرعة المحركات.

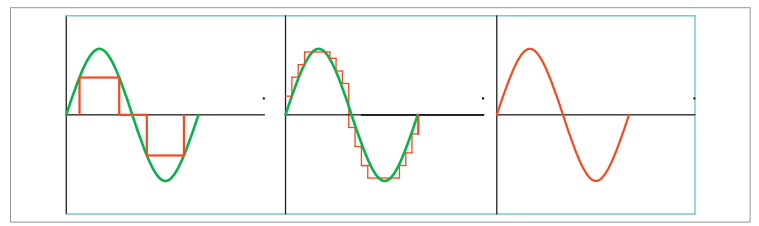

تصنع العواكس بعدة أشكال واحجام حسب طبيعة الاستخدام، وتتراوح قدرتها ما بين 50 واط إلى ما يزيد عن 50 كيلو واط، وتستخدم عدة طرق في التحويل وتكون إشارة الخرج على عدة أشكال منها المربعة، أو الجيبية، المعدلة، أو الجيبية التامة، وهي الأفضل كما في الشكل (43).

شكل (43)

تستعمل العواكس طريقة التقطيع (chopping) بالإضافة إلى محول، ويتم ذلك بإحدى الطرق التالية:

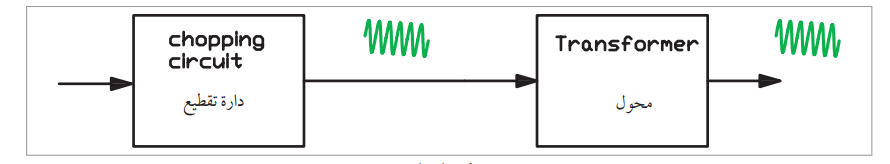

1. عاكس يستخدم دارة تقطيع حيث يقوم بتحويل جهد البطارية ذات الجهد المنخفض والتيار العالي إلى جهد متناوب ذي جهد منخفض وتيار عال، ثم بواسطة المحول يتم رفع الجهد وخفض التيار يمثل الشكل (44) المخطط الصندوقي لهذا النوع، وعيب هذا النوع كبر حجم ال المحول المستخدم ووزنه الكبير.

شكل (44)

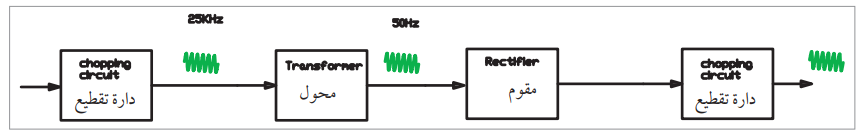

1. عاكس يستخدم دارتي تقطيع ومحولين كما يبين المخطط الصندوقي في الشكل (45).

شكل (45)

حيث يتم في المرحلة الأولى تحويل الجهد المباشر إلى جهد متناوب منخفض وتيار متناوب عالي القيمة وتردد إشارة عال ( KHz25) ثم بواسطة المحول يتم تحويل رفع الجهد وتخفيض قيمة التيار وتنزيل التردد إلى 50 Hz، ويمتاز هذا النوع بصغر حجم المحول المستخدم وقلة وزنه.
