حيث يتم ذلك عن طريق قدح الترياك بزاوية قدح ثابتة مقدارها (0 = α) لعدد متتال من دورات موجة المصدر والامتناع عن القدح لعدد آخر من دورات المصدر في فترة زمنية محددة تعرف بزمن دورة النظام وتعرف النسبة (γ) بعدد مرات دورات القدح إلى عدد دورات دورة النظام الكلي، وتمثل هذه النسبة الكلية للقدرة المنقولة من المصدر إلى الحمل، فلو فرضنا أن P_r تمثل القدرة الاسمية للمصدر وأن P_o. القدرة على الحمل وأن دورة النظام تتسع لـ 12 دورة من موجة المصدر وأنه تم قدح الترياك 3 دورات متتالية فتكون:

وتكون القدرة على الحمل

أي أن نسبة 25% من القدرة الاسمية تم نقلها للحمل، وكذلك لو كانت عدد الدورات 9 دورات تكون النسبة 75% من القدرة الاسمية.

شكل (38)

وعلى فرض ثبات الحمل يمكن حساب جهد الخرج كما يلي:

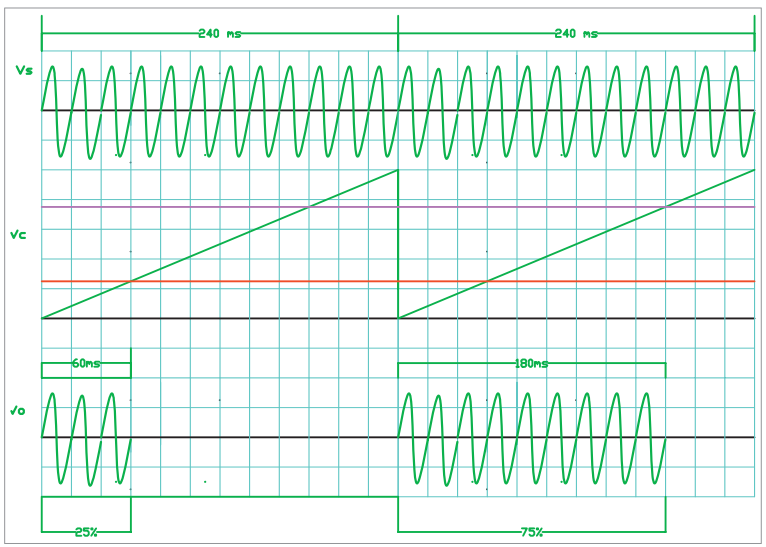

ويوضح الشكل (38) هذا المفهوم.

تستخدم دارات لتوليد نبضة قدح متزامنة مع مرور موجة المصدر في الصفر، تستعمل موجة سن المنشار في تحديد زمن دورة النظام بالمقارنة بجهد مرجعي.

مثال: ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

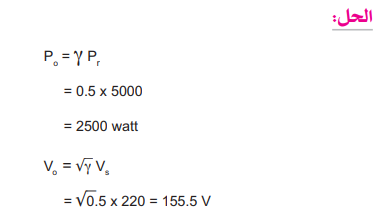

في دارة تحكم ثنائي الموضع احسب جهد الخرج والقدرة المنقولة إلى حمل قدرته الاسمية 5 KW  إذا كان جهد المصدر 220 فولت عندما تكون 0.5 = γ؟
