تستخدم الثايرستورات في تطبيقات عديدة، حيث يتم التحكم بالقدرة المنقولة من المصدر إلى الحمل ويتبع التطبيق الغرض المرجو منه كالتحكم بشدة الإنارة والتحكم بدرجة الحرارة والتحكم بالسرعة والمؤقتات.

التحكم بزاوية القدح:

حيث يتم الحصول على قيمة فعالة للجهد تتناسب مع زاوية القدح، وتعطى القيمة الفعالة للجهد على طرفي الحمل بالعلاقة الآتية:

حيث إن:

V_s = القيمة الفعالة لمصدر التغذية.

α = زاوية القدح بالدرجات.

وتعطى القدرة المنقولة للحمل بالعلاقة التالية:

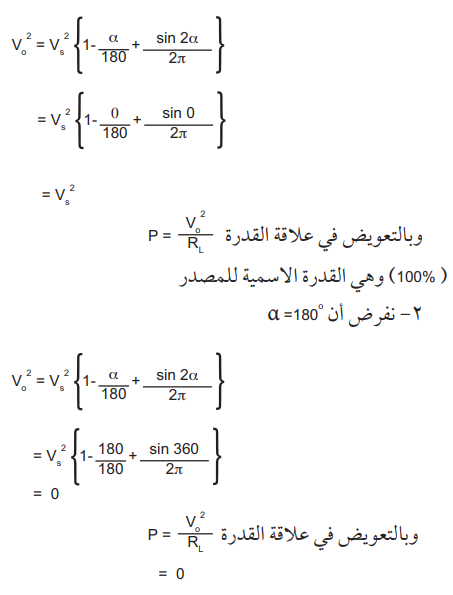

وفي مثل هذه التطبيقات يمكن التحكم بزاوية القدح في المدى 180 ≥ α ≥ 0 وهذا المدى يسمح بالتحكم بالقدرة المنقولة من 0% إلى 100%. ولتوضيح ذلك:

وهذا يعني عدم نقل القدرة من المصدر إلى الحمل (0%) من القدرة الاسمية.

مثال: ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

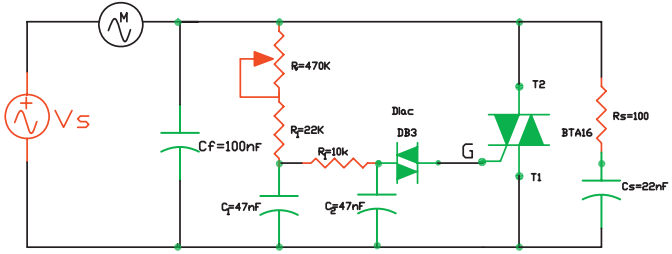

يبين الشكل (37) دارة تحكم بسرعة محرك مكنسة كهربائية، اشرح عمل الدارة.

شكل (37)

الحل:

في النصف الموجب لموجة المصدر يبدأ المكثفان ₂C، ₁C بالشحن عن طريق المقاومة المتغيرة R_V باتجاه القيمة العظمى لجهد المصدر، وما أن يصل الجهد على المكثفC₂  إلى جهد القدح الموجب للدياك حيث يقدح الترياك سامحاً بمرور تيار تفريغ المكثفين ₂C، ₁C من خلاله إلى بوابة الترياك، حيث ينتقل الأخير إلى حالة الوصل، فيمر تيار الحمل من خلاله، وبضبط قيمة المقاومة المتغيرة R_V يمكن التحكم بزاوية القدح، وبالتالي التحكم بالجهد على أطراف المحرك الذي يحدد سرعته ما بين أقل سرعة وسرعته الاسمية.

أما في النصف السالب لجهد المصدر فيتم شحن المكثفات ولكن بقطبية معاكسة إلى أن يصل الجهد على المكثف ₂C إلى قيمة جهد القدح السالب للدياك، وعندها يقدح الدياك سامحاً بمرور تيار تفريغ المكثفين إلى بوابة الترياك، عندما يقدح الترياك، ليمر تيار الحمل من خلاله.

تحتوي الدارة السابقة على مرشح والمتكون من المكثف ₁C حيث يعمل على إزالة التشويش الحاصل في شبكة التغذية الذي يلاحظ على الأجهزة القريبة مثل التلفاز وغيره.

كما تحتوي على دارة إخماد التي تتكون من المقاومة R_S. والمكثف C_S التي تلزم في حالة الأحمال الحثية حيث قد يؤدي عدم وجودها إلى قدح الترياك في الاتجاه غير المرغوب بسبب التغير المفاجئ في فرق الجهد على أطرافه.

مثال 2: ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

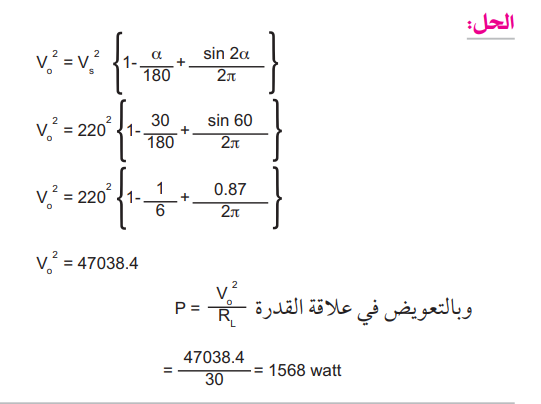

في تطبيقات التحكم بالقدرة عن طريق التحكم بزاوية القدح للترياك احسب القدرة المنقولة إلى حمل مقاومته 30Ω عند زاوية قدح α = 30º إذا علمت أن جهد المصدر V220؟
