يتم تقويم موجة كاملة باستخدام عدة طرق مثل تقويم موجة كاملة باستخدام ثايرستورين مع محول ذي نقطة وسط، أو باستخدام قنطرة جسرية، وفيما يلي توضيح لطريقة عمل كل منهما.

• مقوم موجة كاملة جسري:

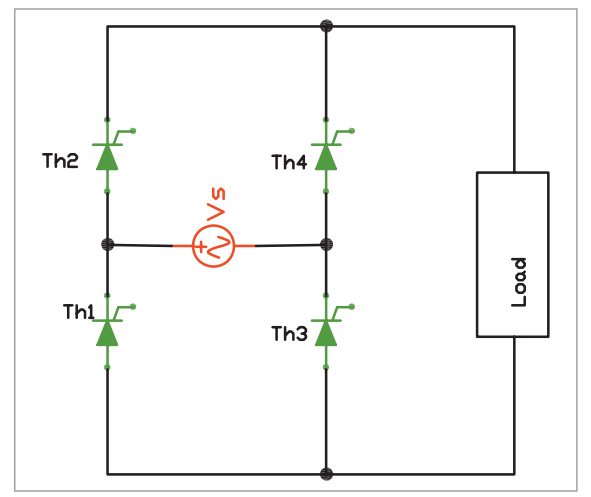

يبين الشكل (29) مقوم قنطرة جسري يستخدم أربعة ثايرستورات، ويشبه هذا المقوم الجسري الذي يستخدم أربع ثنائيات.

شكل (29)

في النصف الموجب لموجة المصدر يتم قدح الثايرستورينTh₂ ، Th₃معاً بواسطة دارة القدح (غير موضحة في الشكل) بزاوية قدح (0 < α < 180) (فيمر تيار الحمل من خلال الثايرستور Th₂ إلى الحمل مكملاً مساره من خلال الثايرستور Th₃. في حين يكون كل من الثايرستورينThe₄ ، Th₁ في حالة انحياز عكسي وعند تبديل موجة المصدر إلى النصف السالب يتم إطفاء الثايرستورينTh₃ ، Th₂ تلقائياً إذا كان الحمل أومياً، أما إذا كان الحمل حثياً فإن التيار يستمر بالسريان حتى يتناقص التيار عن قيمة تيار الاستمرار بالتوصيل أي بزاوية إطفاء مقدارها β، فإذا كانت زاوية الإطفاء أقل من زاوية القدح، فعندئذ يحدث انقطاع في التيار لفترة ريثما يتم قدح المجموعة الثانية Th₃، Th₂ وعليه يكون التيار نبضياً، أما إذا كانت زاوية الإطفاء أكبر من زاوية القدح فإنه حال قدح الثايرستورينTh₃ ، Th₂ سيتوقف الثايرستورينTh₃ ، Th₂ عن التوصيل، وبالتالي لن يحدث انقطاع للتيار ويكون التيار مستمرا، وفي النصف السالب يتم قدح الثايرستورينTh₄ ، Th₁ معاً بزاوية قدح 180+ α حيث يمر التيار من خلال الثايرستور Th₄ مروراً بالحمل مكملاً مساره في الثايرستور Th₁ وتعطى القيمة المتوسطة للجهد بالعلاقة التالية:

حيث إن:

V_max = القيمة العظمى لمصدر الجهد المتناوب.

α = قيمة زاوية القدح للثايرستور.

β = قيمة زاوية الإطفاء للثايرستور ، 0 = β للحمل الأومي.

مثال:ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

احسب الجهد المتوسط لمقوم الموجة في الشكل (29) إذا كانت القيمة الفعالة لجهد المصدر 220 فولت في الحالات التالية:

1- إذا كانت زاوية القدح 30º = α والحمل أومياً.

2- إذا كانت زاوية القدح 45º=α والحمل حثياً وزاوية الإطفاء 15º=β

الحل:

• المقوم مع محول نقطة وسط:

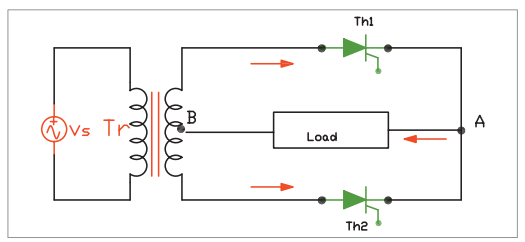

يبين الشكل (30) دارة مقوم تستخدم محولاً مع نقطة وسط، حيث يستخدم هذا المقوم ثايرستورين هماTh₂ ، Th₁.

شكل (30)

في النصف الموجب لموجة المصدر يتم قدح الثايرستور Th₁ بزاوية قدح α، حيث يمر التيار منه إلى دارة الحمل بالاتجاه من A إلى B مكملاً مساره إلى نقطة الوسط في المحول، أما في النصف السالب فيتم قدح الثايرستور Th₂ بزاوية قدح 180 + α حيث يمر التيار من خلاله إلى الحمل بنفس الاتجاه من A إلى B.

• مقوم موجة كاملة نصف محكومة:

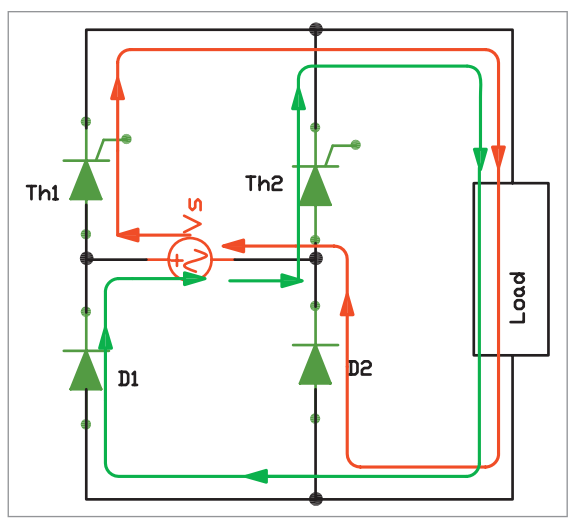

يبين الشكل (31) دارة مقوم موجة كاملة نصف محكوم، في النصف الموجب لموجة المصدر وعند قدح الثايرستور بزاوية قدح α يتحول الثايرستور Th₁ إلى حالة الوصل ليمر التيار إلى الحمل مكملاً مساره خلال الثنائي D₂ حتى نهاية النصف الموجب، وتكون قيمة التيار والجهد على الحمل نفس قيمة تيار المصدر وجهده، ولو فرضنا أن الحمل حثياً سيستمر التيار بالسريان ولكن بمسار بديل من خلال الثايرستور Th₁ فالحمل ويكمل دورته من خلال الثنائي لأن الثنائي أصبح منحازاً عكسياً ويستمر التيار في هذا المسار إلى أن يتم قدح الثايرستور Th₂ بزاوية قدح 180+ α في النصف السالب ويكمل التيار دورته من خلال المسار Th₂ والحمل ثم الثنائي D₁ وتكون قيمة تيار الحمل وجهده نفس قيمة جهد المصدر وتياره ولكن بإشارة معاكسة.

شكل (3)

ونوجز ذلك بما يلي:

1. في الفترة 180 – α يكون مسار التيار  Th₁ــ الحمل ــ D₂، تيار وجهد الحمل يتبعان المصدر.
2. في الفترة (180 + α) ــ 180 يكون مسار التيار Th₁ - الحمل الحثي – D₁ يكون تيار الحمل وجهده يساوي صفراً.
3. في الفترة 360 ــ (180 + α) يكون مسار التيار Th – الحمل ــ ,D، تيار الحمل وجهده يتبع المصدر ولكن بقطبية سالبة.

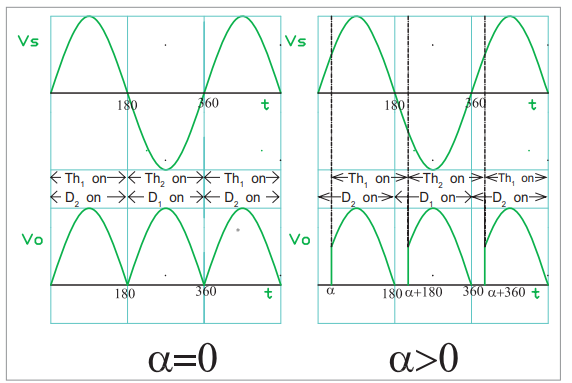

ويبين الشكل (32) شكل جهد الخرج في كل مرحلة من المراحل السابقة.

شكل (32)

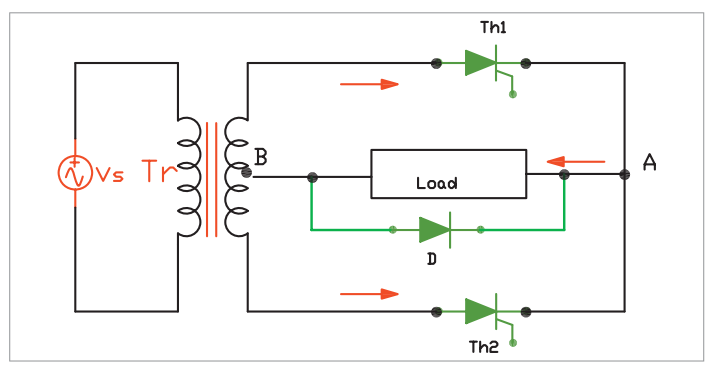

وهناك أشكال أخرى للمقوم نصف المحكوم، ويوضح الشكل (33) إحدى هذه الدارات

شكل (33)
