طبقة تحت الأساس من الرمل والحصى SUB -BASE Course

05:53 PM

2023-05-25

164

المؤلف : م.د. لؤي محمد عباس الشذر

المصدر : التخمين والمواصفات القياسية

الجزء والصفحة : ص 227 – ص 229

+
-

المواصفات العامة للطرق والجسور (6) SORB) وتعديلاتها لسنة 1999 و 2003

أولاً : المواد

تكون المواد من مزيج الرمل والحصى المتدرج والمطابق لما يأتي:

1- المواد الخشنة المتبقية على منخل رقم 10 (2مم)

أ- يجب أن تكون المواد الخشنة متكونة من جزيئات صلبة، متينة، خالية من المواد الغريبة

ب- لا تتجاوز نسبة التآكل %45 عند فحصها بموجب (2002-AASHTO T96 ) .

2- المواد الناعمة ( العابرة من منخل 2مم )

أ- لا تزيد نسبة المواد العضوية على 2% عند فحصها بموجب فحص رقم 3 من المواصفة 1990-1377.B.S ولا تزيد نسبة الكتل الطينية على %0.25  بموجب 2004-AASHTO T112

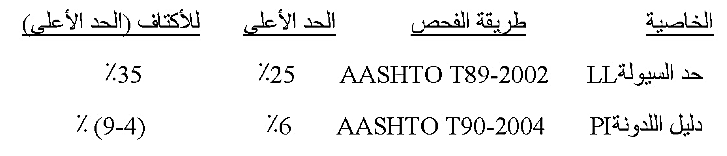

ب - يجب أن تحقق المواد العابرة من منخل رقم 40 (0.425 مم) عند تهيئتها بموجب AASHTO T146-2004 المتطلبات الاتية :

الحد الأعلى للأكتاف (الحد الأعلى)





ج - يجب أن لا تزيد نسبة العابر من منخل رقم 200 (0.075مم ) على 23 الجزء العابر من

منخل رقم 40 (0.425 مم )  .

3- الأملاح القابلة للذوبان : يجب أن لا تزيد نسبة الأملاح القابلة للذوبان على %10 .

4- الكبريتات : يجب أن لا تزيد نسبة الكبريتات (SO3) عن %5 وزناً عند فحصها بموجب فحص رقم 5 من المواصفة ( 1990-B.S1377)  (أي ان محتوى الجبس يساوي 10.75%)

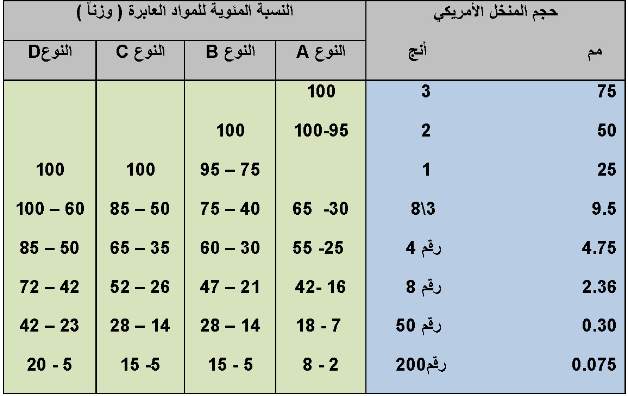

5- التدرج : يكون تدرج المواد لما تحت الأساس بموجب الجدول ادناه :

جدول تدرج مواد طبقة تحت الأساس





تدرج الركام المستخدم في العمل يجب ان لا يتراوح بين الحد الأدنى لمنخل والحد الأعلى للمنخل المجاور بل يجب أن يكون بتدرج متناسق

6- نسبة التحمل الكالفورني: لا تقل نسبة التحمل الكاليفورني (CBR) عن %35 للنوع B و %30 للنوع C و %20 للنوع D عند كثافة قدرها 95% من الكثافة العظمى الجافة وبموجب الفحص ASTM D1883 و الفحص AASHTO T180 و 1557 ASTM D

ثانياً : الحدود المناخية

يجب أن لا تفرش المواد عندما تكون درجة الحرارة منخفضة إلى 53 أو أقل.

ثالثاً : الفرش

يجب أن لا يزيد سمك طبقة تحت الأساس على 20 سم وينشأ على طبقتين أو أكثر بسمك متساوي لكل طبقة واعتماداً على حجم الحادلة المتوفرة .

رابعاً : الحمل

يجب حدل كل طبقة بحيث لا تقل كثافتها عن %95 من الكثافة العظمى الجافة بموجب الفحص  AASHTO T180-2004

خامساً : الانحراف في منسوب السطح

يجب أن يكون سطح كل طبقة من طبقات تحت الأساس صقيلاً ومنتظماً وموازياً للسطح النهائي للطريق ولا يزيد الانحراف عن 2 سم عند الفحص بمسطرة طول 4 م .
