الهندسة المدنية : الادارة الهندسية :

طرق جدولة المشروع - خرائط جانت

المؤلف:  الدكتور موسى احمد خير الدين

المصدر:  ادارة المشاريع المعاصرة

الجزء والصفحة:  ص 162- 164 الفصل السادس

2023-05-25

900

طرق جدولة المشروع Project Scheduling Methods

خرائط جانت Gantt charts

وهي إحدى أقدم الطرق المستخدمة في جدولة الأنشطة وقد تم تطويرها على يد أحد رواد علم الإدارة وهو هنري جانت Henry L Gantt سنة 1917 وهي طريقة بسيطة، سهلة الاعداد سهلة القراءة وفعالة خاصة في تحديد مدى التقدم في تنفيذ الانشطة ومراقبة الزمن. وتتكون خرائط Gantt من محورين أحدهما أفقي والآخر عمودي، حيث تظهر على المحور العمودي أنواع أو أسماء الأنشطة، بينما يظهر على المحور الأفقي الزمن اللازم لتنفيذ النشاط مع تحديد بداية النشاط ونهاية النشاط ويرسم على شكل مستطيل تدل بدايتة على بداية العمل بالنشاط ونهايتة تمثل نهاية العمل بالنشاط ويدل طول المستطيل على الوقت اللازم لإنجاز النشاط.

مثال 1 رسم خريطة جانت Gannt Chart

يحتاج تنفيذ أحد المشاريع إلى الأنشطة الأربعة المبينة في الجدول 6-1 والذي يبين الزمن اللازم لتنفيذ كل نشاط بالأسبوع.

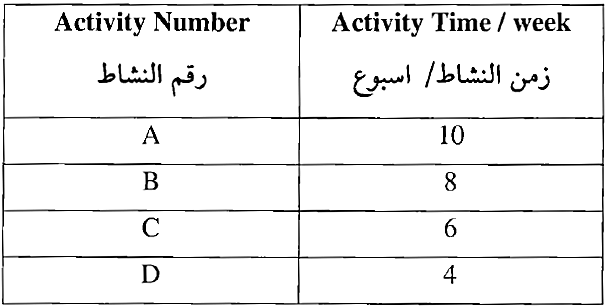

جدول 1

أنشطة مثال 1





مع ملاحظة أن النشاطين A و B يمكن أن يبدأ في نفس الوقت متزامنين ومتوازيتين، والنشاط C يبدأ بعد أسبوعين من بداية النشاطين B ، A والنشاط D لا يمكن أن يبدأ إلا بعد انتهاء النشاط C .

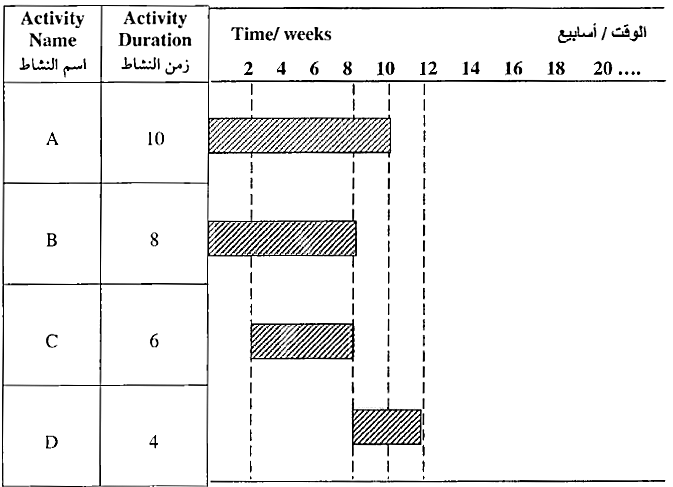

شكل 1

رسم خريطة جانت Gantt Chart للمثال 1





في الشكل أعلاه يظهر أن الوقت اللازم لإنهاء المشروع يساوي 12 أسبوع.
