المجموعة الاتجاهية

من المناسب استخدام محولات لها نفس المجموعة الاتجاهية ليمكن توصيلها على التوازي. كذلك يمكن لبعض المحولات ذات المجموعات الاتجاهية المختلفة أن يتم توصيلها على التوازي طبقاً للحالات الآتية :

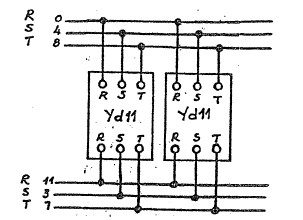

أ - اذا كانت المحولات لها نفس المجموعة الاتجاهية، مثلاً محولين لهما نفس المجموعة الاتجاهية Yd11 , Yd11 فيتم توصيلهما كما في شكل (1)

شكل (1)

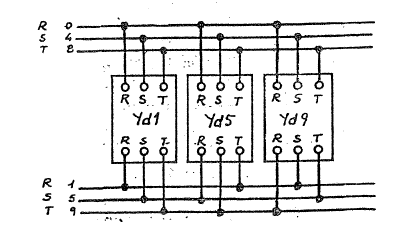

ب - اذا كانت زاوية الاختلاف 120 أي محولات لها مجموعات اتجاهية , Yd1,Yd5,Yd9 فيتم توصيل الملفات الابتدائية للمحولات بنفس النظام بينما يتم تغيير الملفات الثانوية للمحولات كما في شكل(2)

شكل (2)

ج - اذا كانت زاوية الاختلاف 60 أي محولات لها مجموعات اتجاهية :

Yd1, Yd3, Yd5, Yd7, Yd9, ,Yd11 فيتم تغيير توصيلات الملفات الابتدائية وكذلك الثانويةكما في شكل(3)

شكل (3)

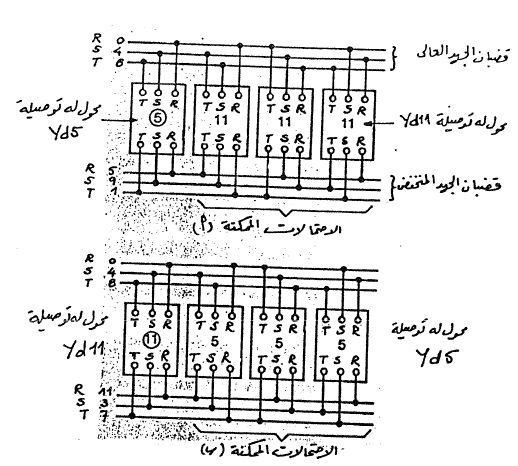

د - شكل (4) أ يوضح الطرق المختلفة لتوصيل محول Yd11 مع محول Yd5

بينما شكل (4)ب يوضح الطرق المختلفة لتوصيل محول Yd5 مع محول Yd11

شكل (4)
